建築施工例:耐震改修・アスベスト除去

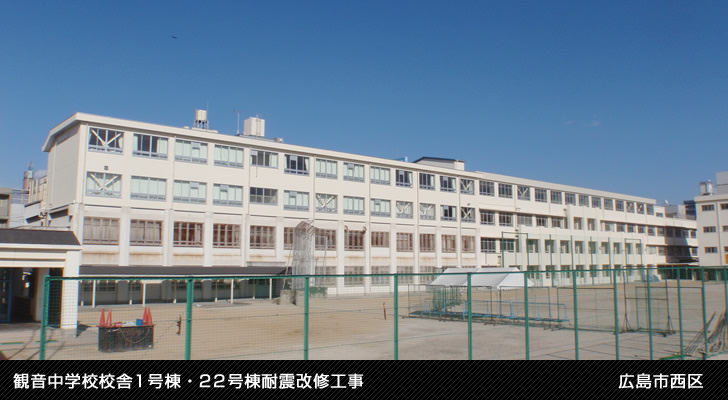

観音中学校校舎1号棟・22号棟耐震改修工事

施工概要データ
工事名称 観音中学校校舎1号棟・22号棟耐震改修工事
工事場所 広島市西区南観音三丁目
発注者 広島市
監理 株式会社綜企画設計
施工 河井建設工業株式会社
工期 H24.2.9 - H25.3.27
構造規模 1号棟 鉄筋コンクリート造4階建 / 22号棟 鉄筋コンクリート造4階建
延床面積 1号棟 3,380.85㎡ / 22号棟 2,722.80㎡
工事概要

【1号棟耐震改修工事】

◆耐震補強工事

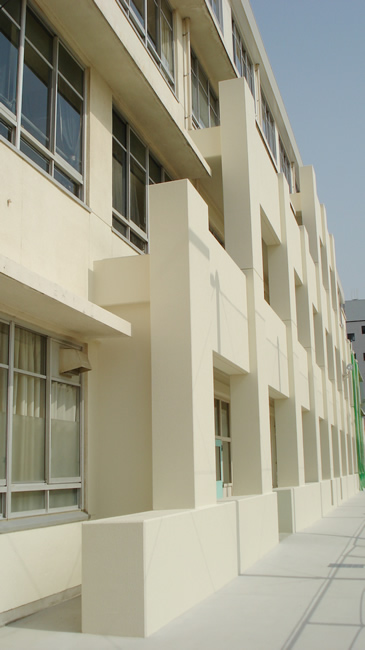

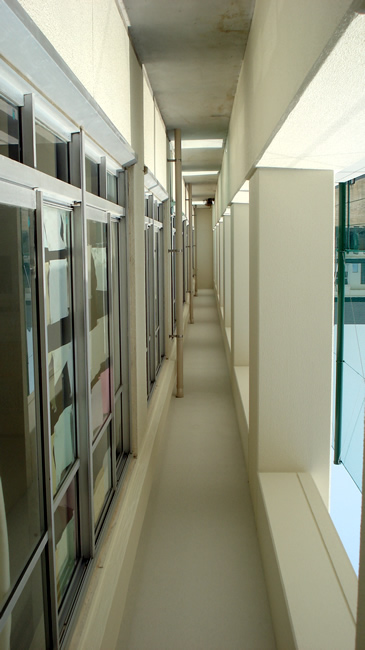

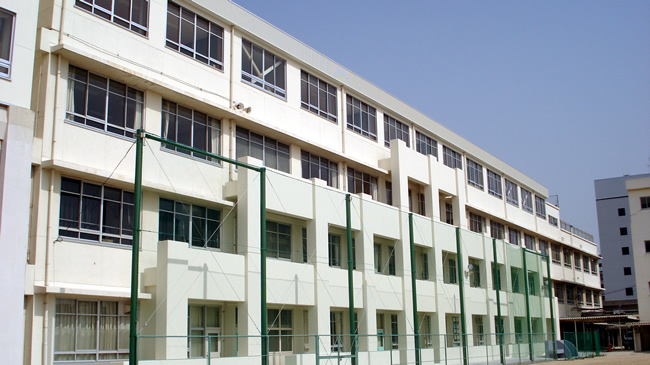

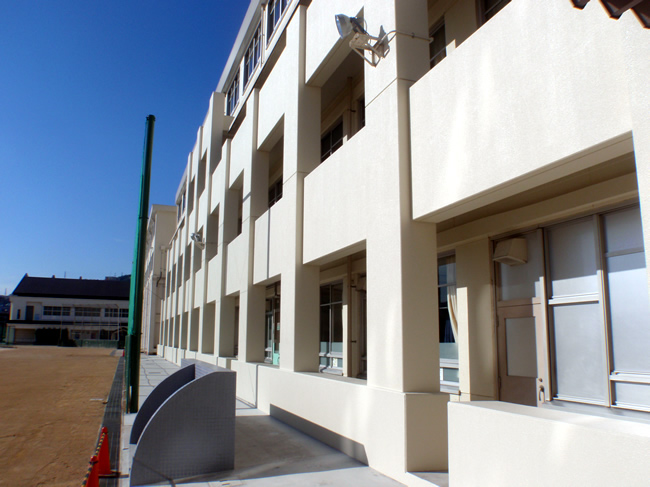

  • PCaフレーム増設・X方向(1~3階)(22構面)

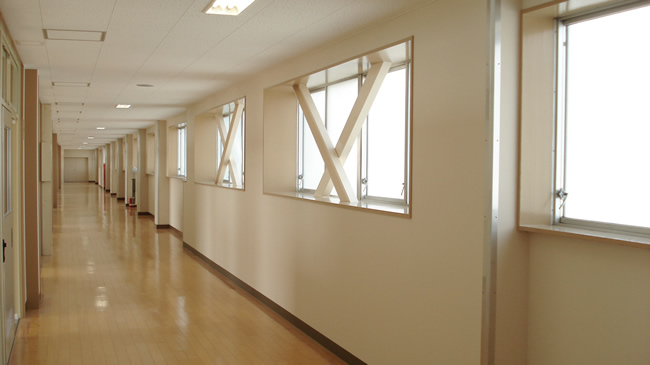

  • 鉄骨壁ブレース増設・Y方向(4階)(5構面)
  • 鉄骨壁ブレース増設・X方向(4階)(6構面)
  • 屋根ブレース増設(10構面)
  • 間柱増設(4階)(5箇所)
  • 柱脚補強・新設柱脚(4階)(17箇所)
  • 耐震スリット(1階~3階)(115箇所)
◆耐震補強の付帯工事
  • 補強工事部分にかかわる内装改修
  • 4階鉄骨造部分(外壁ALC厚50新設)
  • 4階外部廻り建具撤去・新設
  • その他

【22号棟耐震改修工事】

◆耐震補強工事
  • RC耐震増設壁(1階)(4構面)
  • EXP.Jの拡幅(2階~屋根)(渡り廊下)

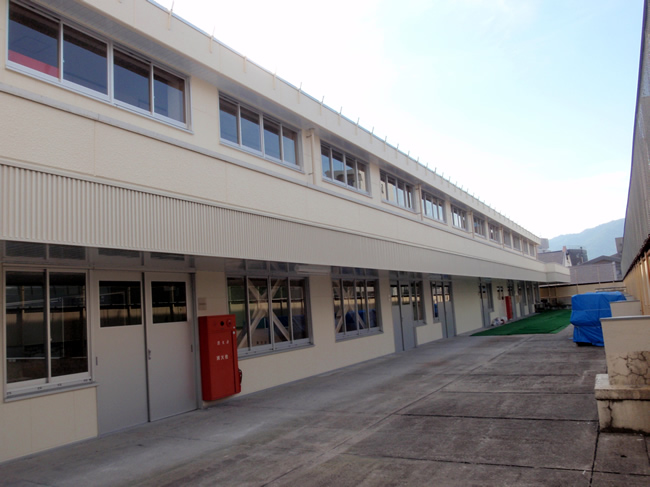

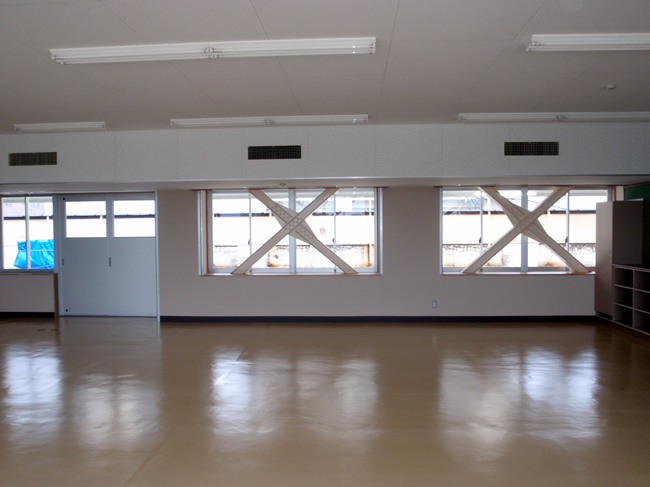

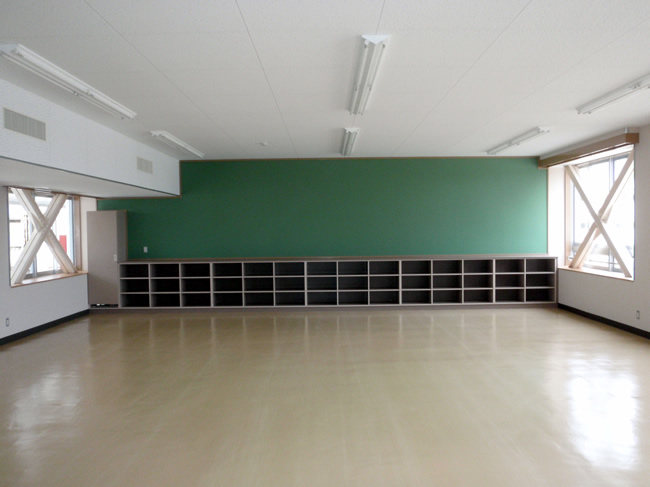

  • 鉄骨壁ブレース増設(BR1)(3階)(10構面)
  • 鉄骨壁ブレース増設(BR1)(3階)(6構面)
  • 鉄骨間柱増設(3階)(6箇所)
  • 柱脚補強(3階)(28箇所)
  • 鉄骨壁ブレース増設(BR1)(4階)(4構面)
  • RG梁継手補強(4階)(28箇所)
◆耐震補強の付帯工事
  • 補強工事部分にかかわる内装改修
  • 屋根、外壁ALC版t=50・100壁新設
  • ALC版壁等の撤去新設に伴う建具撤去新設
  • その他
その他の画像
  • photo
  • photo
  • photo
  • photo
  • photo
  • photo
  • photo
  • photo
  • photo
  • photo
